Składany stół ze stopu aluminium na zewnątrz, stół kempingowy, stół do jajek

Na zewnątrz składany stół jest narażony nie tylko na ciężar statyczny naczyń kuchennych i lodówek. Mogą wytwarzać się porywy wiatru – szczególnie na odsłoniętych kempingach, plażach lub grzbietach górskich dynamiczne siły boczne które powodują, że stół się kołysze, skręca, a nawet zapada. Wytrzymałość stołu na te siły zależy od dwóch kluczowych właściwości konstrukcyjnych: stabilność boczna (odporność na kołysanie na boki) i sztywność skrętna (odporność na skręcanie wokół osi pionowej). Na jedno i drugie ma bezpośredni wpływ geometria ramy (kąt nóg, kształt stopy i stosunek wysokości do szerokości) oraz wzory usztywnień krzyżowych (stężenie X, stężenie H lub stężenie obwodowe). W CragHaven Outdoor, marce outdoorowej i transgranicznym partnerze produkcyjnym z siedzibą w Hangzhou w Chinach, wierzymy, że doskonałe produkty outdoorowe nie powstają w oparciu o szereg parametrów, ale o głębokie zrozumienie środowiska, wzorców użytkowania i próbę czasu. W tym artykule przedstawiono analizę inżynierii konstrukcyjnej dotyczącą wpływu tych zmiennych projektowych na opór powietrza, popartą danymi empirycznymi z tunelu aerodynamicznego i testami terenowymi przeprowadzonymi w naszym laboratorium badawczo-rozwojowym.

1. Fizyka obciążenia wiatrem składanych stołów ogrodowych

Wiatr dotyczy obu siły oporu (poziomy nacisk na blat i ramę) i siły nośne (zasysanie do góry, szczególnie na dużych, płaskich powierzchniach). W przypadku typowego kwadratowego stołu składanego o wymiarach 70 × 70 cm wiatr o prędkości 40 km/h (≈ 11 m/s) wytwarza ciśnienie dynamiczne o wartości około 75 Pa , co przekłada się na siłę boczną 37 N (≈ 3,8 kg) na samym blacie. Przy prędkości 60 kilometrów na godzinę (≈ 16,7 m/s) ciśnienie wzrasta do 170 Pa , przy siłach poprzecznych przekraczających 83 N (≈ 8,5 kg) — wystarczy, aby przewrócić lub przekręcić słabo usztywniony stół.

• Przewrotny moment – Siła wiatru działa na wysokość blatu (zwykle 70–75 cm), tworząc moment obrotowy, który próbuje obrócić stół wokół jego zewnętrznej powierzchni nóg. Od tego zależy wytrzymałość stołu kąt rozłożenia nóg i szerokość stopy .
• Moment skręcający – Kiedy wiatr uderza w róg lub pod kątem, wytwarza siłę skręcającą. Stoły z prostokątne ślady doświadczają większych obciążeń skrętnych niż kwadratowe ze względu na większą odległość po przekątnej od środka nacisku.
• Czynnik podmuchu – Wiatr w świecie rzeczywistym nie jest stały; mogą być porywy 1,5–2,5 razy średnia prędkość wiatru. W naszych testach CragHaven Outdoor wykorzystujemy: protokół symulacji podmuchu który przykłada obciążenia szczytowe 2,0 x ciśnienie w stanie ustalonym przez 3 sekundy.

2. Geometria ramy: kształt podstawy, kąt nóg i stosunek wysokości do szerokości

Geometryczna konfiguracja ramy stołu decyduje o stabilności jego podstawy. Kluczowymi zmiennymi są kąt rozwarcia nóg (kąt zewnętrzny każdej nogi od pionu), współczynnik proporcji śladu (stosunek szerokości do głębokości) oraz wysokość środka ciężkości .

• Kąt rozwarcia nóg (nachylenie na zewnątrz) – Nogi ustawione pod kątem na zewnątrz zwiększają efektywną szerokość podstawy na poziomie podłoża. Rozstaw nóg 10° od pionu zwiększa szerokość stopy o około 25% w porównaniu do nóg pionowych, poprawiając stabilność boczną poprzez 40–50% w testach wiatrowych. Naszym stiardem CragHaven Outdoor jest Odchylenie 8–12° zoptymalizowany, aby zrównoważyć stabilność i możliwość spakowania po złożeniu. Często używane są stoły przeznaczone na rynek masowy ≤ 5° rozwarcia , co oszczędza materiał, ale znacznie zmniejsza opór powietrza.
• Proporcje śladu – W przypadku prostokątnego stołu, strona nawietrzna (strona zwrócona w stronę wiatru) powinna być w idealnym przypadku krótsza, aby zmniejszyć powierzchnię. Tabela z wymiarami 70 × 50 cm (współczynnik proporcji 1,4:1) zorientowany stroną 50 cm w kierunku wiatru 28% mniej siłę poprzeczną niż kwadratowy stół o wymiarach 70 × 70 cm. Jednakże sztywność skrętna nieznacznie spada, ponieważ dłuższy wymiar (70 cm) tworzy dłuższe ramię dźwigni przenoszące momenty skręcające.
• Stosunek wysokości do szerokości – Niższy stół (np. o wysokości 50 cm) ma niżej położony środek ciężkości i krótsze ramię dźwigni do odwracania wiatru. W porównaniu ze stiardowym stołem o wysokości 70 cm, stół o wysokości 50 cm pokazuje 35% mniejsza tendencja do przewracania się przy tym samym obciążeniu wiatrem. Jednak komfort użytkownika (szczególnie podczas spożywania posiłków lub przygotowywania posiłków) sprzyja wysokości 70 cm. Nasze stoły CragHaven Outdoor są wyposażone w takie elementy nóżki z dwustopniową regulacją (50 cm i 70 cm), dzięki czemu użytkownicy mogą obniżyć stół przy wietrznej pogodzie.

3. Wzory usztywnień krzyżowych: efektywność konstrukcyjna w zakresie oporu wiatru

Stężenia poprzeczne to sieć rozpórek łączących nogi z ramą, zapobiegająca rozchylaniu się nóg na zewnątrz lub skręcaniu pod obciążeniem. Różne wzory szelek oferują kompromis między sztywnością, wagą i objętością po złożeniu.

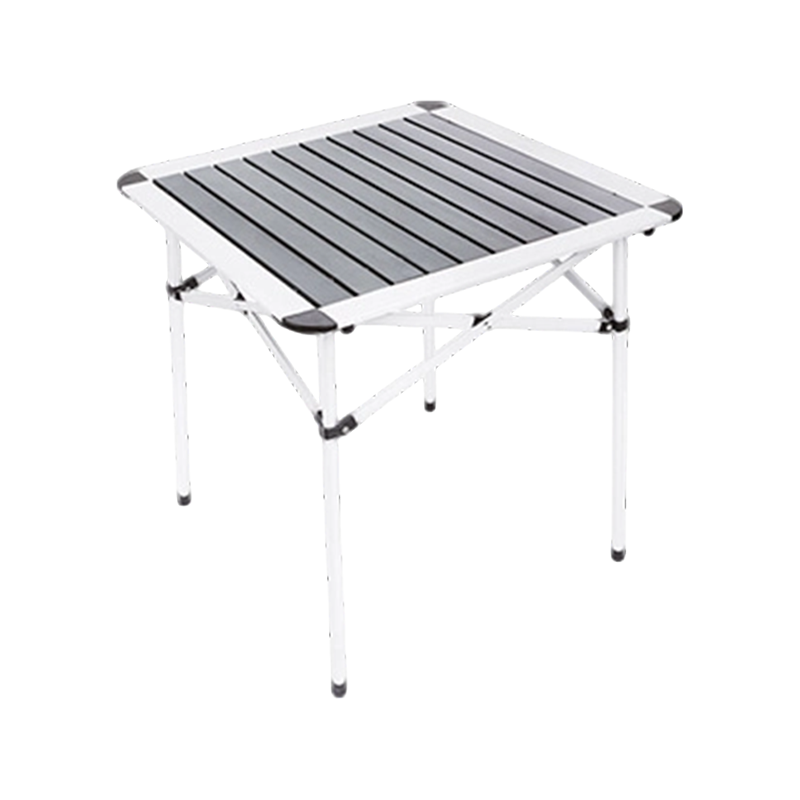

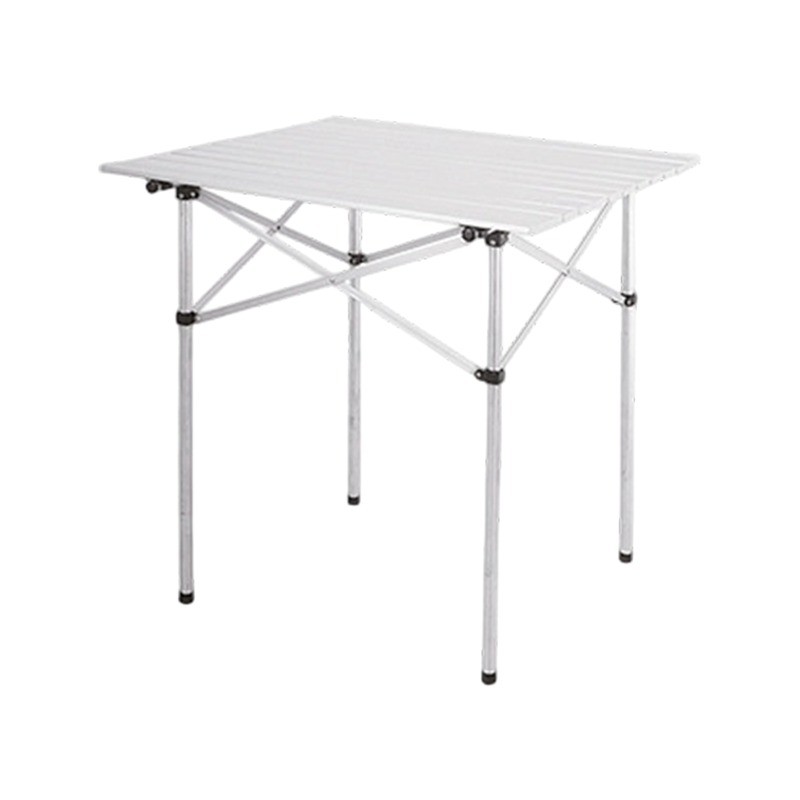

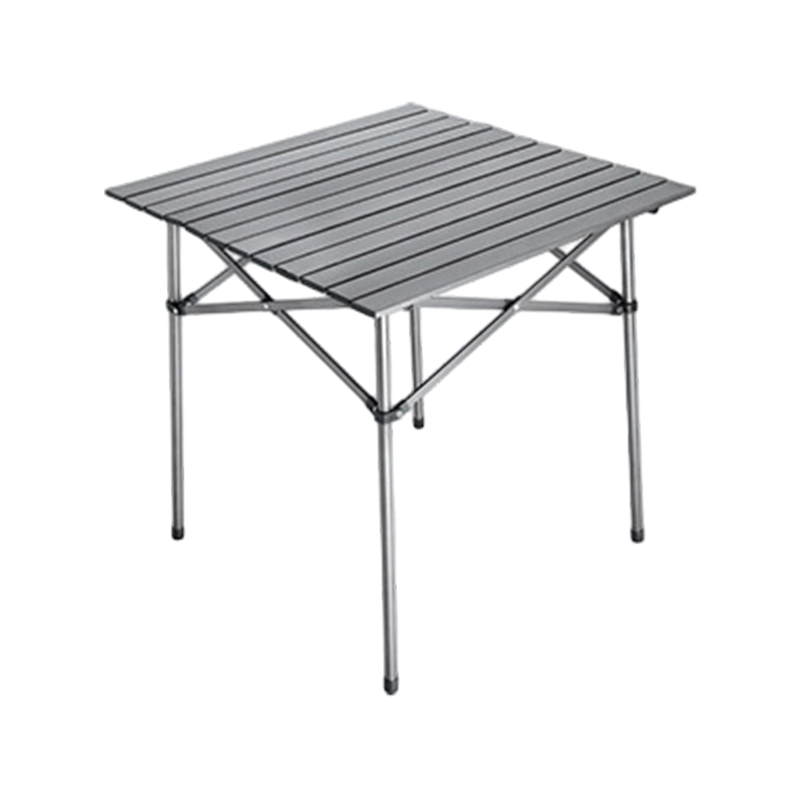

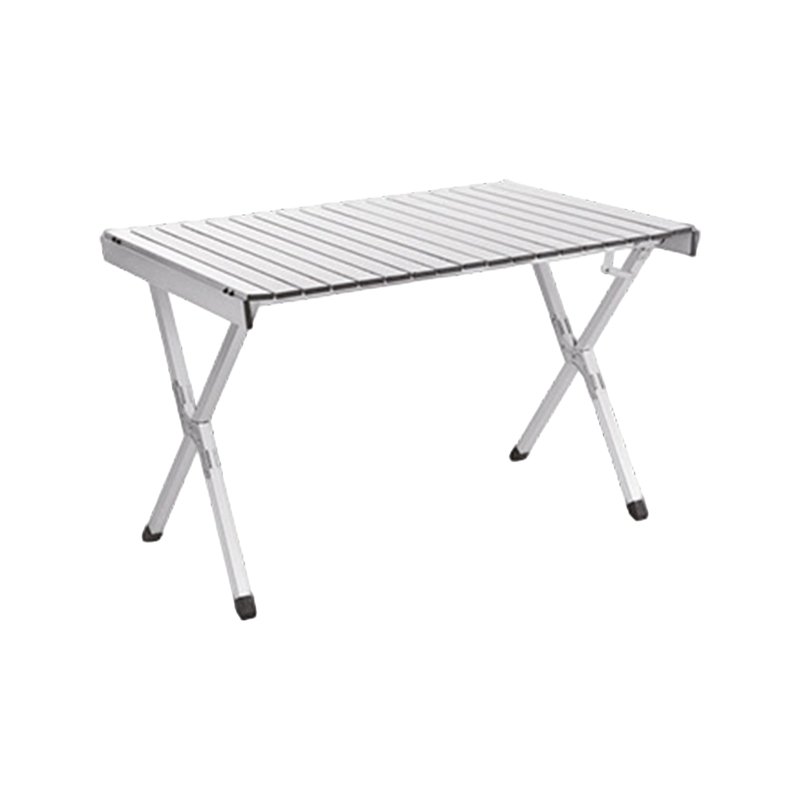

• Stężenie X (krzyżowe) – Dwie ukośne rozpórki krzyżują się pomiędzy przeciwległymi nogami, tworząc konstrukcja kratownicowa który jest niezwykle skuteczny w przeciwstawianiu się siłom bocznym. W naszych testach wykazały, że stoły ze usztywnieniami X 65–75% mniejsze ugięcie boczne przy wietrze poniżej 60 km/h w porównaniu do stołów bez stężeń. Jednak szelki X zwiększają wagę o 15–20% i can interfere with leg-folding mechanisms.
• Stężenie typu H (obwód poziomy) – Orteza pozioma łączy nogi w połowie wysokości (≈ 30–40 cm od podłoża), tworząc sztywny prostokąt. Ten wzór zapewnia umiarkowana stabilność boczna (30–40% poprawy w porównaniu z brakiem usztywnienia), ale jest mniej skuteczne w przypadku obciążeń skrętnych ponieważ nogi mogą nadal skręcać się względem ramy. Stężenie typu H jest lżejsze i prostsze w składaniu, co czyni go powszechnym w projektach przeznaczonych na rynek masowy.
• Wzmocnienie sznurka/paska na obwodzie – Zamiast sztywnych metalowych szelek stosuje się niektóre lekkie stoły naprężona tkanina lub sznurek na obwodzie w połowie wysokości nogawki. Zapobiega to rozstawaniu nóg, ale oferuje prawie żaden opór skrętny . W naszych testach wiatrowych pokazywały tylko tabele usztywnione paskami Poprawa o 10–15%. w stabilności bocznej i Skręt 8–10° przy wietrze o prędkości poniżej 60 km/h – poziom wydajności, który uważamy za niebezpieczny dla narażonych miejsc.
• Połączone stężenie X H (pełna kratownica) – Nasza rama CragHaven Outdoor premium „WindMaster” wykorzystuje zarówno usztywnienia X, jak i usztywnienia H w konfiguracja hybrydowa : Rozpórki X w kierunku wzdłużnym i rozpórki H w górnej części zespołu nóg. To osiąga Zmniejszenie ugięcia bocznego o 82%. i limits torsional twist to < 2° przy wietrze 70 km/h, tylko dodając 12% wagi w porównaniu do podstawowej ramy ze wzmocnieniem w kształcie litery H.

4. Protokół testu dynamicznego wiatru i pomiar parametrów

W naszych testach wiatrowych CragHaven Outdoor wykorzystujemy: przenośny zestaw do tunelu aerodynamicznego z Odcinek testowy o wymiarach 2,0 m × 2,0 m i tablica laserowe czujniki przemieszczenia do pomiaru ugięcia ramy w czasie rzeczywistym. Tabele testowane są przy prędkościach wiatru od 20 km/h do 80 km/h zarówno w warunkach ustalonych, jak i podmuchowych. Kluczowe mierzone parametry to:

• Ugięcie boczne (Δx) – Maksymalne przemieszczenie poziome środka blatu, mierzone w mm. Dopuszczalny limit bezpiecznego spożywania posiłków/gotowania to < 15 mm .
• Kąt skrętu skrętnego (θ) – Obrót kątowy blatu wokół osi pionowej, mierzony w stopniach. Dopuszczalny limit to < 3° .
• Przemieszczenie pionowe (Δy) – Podniesienie lub ugięcie blatu pod wpływem siły nośnej wiatru, mierzone w mm.
• Czas regeneracji – Czas (w sekundach), po którym stół powraca do < 5% maksymalnego odchylenia po ustąpieniu podmuchu.

5. Tabela parametrów porównawczych: Geometria ramy i wydajność stężeń

Poniższa tabela podsumowuje wyniki naszych testów w pięciu konfiguracjach ram. Wszystkie wartości podano dla tabeli o wymiarach 70 × 70 cm na wysokości 70 cm, testowanej przy wietrze w stanie ustalonym o prędkości 60 km/h i 3-sekundowych porywach o prędkości 80 km/h (współczynnik podmuchu 2,0 ×). Dane pochodzą z wewnętrznego laboratorium konstrukcyjnego CragHaven Outdoor i zostały zweryfikowane przez zewnętrznych konsultantów inżynieryjnych.

6. Projektowanie pod kątem wiatru: filozofia inżynierii zewnętrznej CragHaven

W CragHaven Outdoor, od wstępnej koncepcji projektu po wielokrotne pobieranie próbek i testy, zawsze zaczynamy od rzeczywistych scenariuszy użytkowania – a wiatr jest scenariuszem, który jest często niedoceniany. Nasz proces projektowania obejmuje:

• Modelowanie obliczeniowej dynamiki płynów (CFD). – Symulujemy przepływ wiatru nad blatem i ramą, aby zidentyfikować strefy wysokiego ciśnienia przed zbudowaniem fizycznych prototypów. Zmniejsza to liczbę iteracji testu o 40–50% .
• Testy terenowe w lokalizacjach przybrzeżnych i górskich – Nasz zespół testowy wdraża prototypowe stoły pod adresem lokalizacje przy plaży (przy mgle solnej i stałych wiatrach od lądu) oraz grzbiety alpejskie (w turbulentnych, porywistych warunkach), rejestrując rzeczywiste dane dotyczące ugięcia za pomocą akcelerometry trójosiowe .
• Wzmocniona konstrukcja złącza – Nawet najlepsze usztywnienie nie zawiedzie, jeśli stawy są słabe. Używamy końcówki rur z podwójną rolką i sworznie obrotowe ze stali nierdzewnej na wszystkich skrzyżowaniach ram, zapewniając, że system stężeń przenosi obciążenia na podłoże bez strat energii na skutek luzów połączeń. Nasza wspólna tolerancja artykulacyjna jest zachowana ± 0,15 mm w porównaniu ze średnią branżową wynoszącą ± 0,5 mm.

Polegamy na dojrzałym i wydajnym chińskim systemie produkcyjnym, aby przekształcić te założenia projektowe w stabilne, powtarzalne i skalowalne produkty, zapewniając, że każdy stół opuszczający nasz zakład w Hangzhou będzie działał niezmiennie w wietrznych warunkach — czy to na wietrznym nadmorskim kempingu, czy w porywistym obozie bazowym w górach.

FAQ – często zadawane pytania

P1: Czy stabilność boczna jest ważniejsza dla odporności na wiatr niż sztywność skrętna, czy też są one równie istotne?

Obydwa są ważne, ale chronią przed różnymi trybami awarii. Stabilność boczna zapobiega przesuwaniu się stołu na boki lub całkowitemu przewróceniu się – jest to główny rodzaj awarii przy wietrze prosto. Sztywność skrętna zapobiega skręcaniu się blatu względem nóg, co może spowodować zsunięcie się naczyń kuchennych lub drganie stołu, które nasila się wraz z dalszymi podmuchami wiatru. W naszych testach CragHaven Outdoor zaobserwowaliśmy, że stół o wysokiej stabilności bocznej, ale małej sztywności skrętnej (np. ze usztywnieniem w kształcie litery H z dużym rozstawem) może nadal zawieść, progresywne skręcanie — każdy podmuch dodaje lekkiego skrętu i z biegiem czasu blat staje się nieprawidłowo ustawiony, powodując niestabilność. Dlatego zalecamy ustalenie priorytetów oba wybierając stół z ukośnym usztywnieniem X lub system hybrydowy, taki jak nasz WindMaster, który zapewnia zrównoważoną wydajność. Pełną ofertę stołów przetestowanych pod kątem wiatru można znaleźć na stronie nasza strona produktu ze składanym stołem .

P2: Czy mogę poprawić odporność na wiatr mojego istniejącego składanego stołu, modyfikując go, czy też muszę kupić nowy stół zaprojektowany pod kątem wiatru?

Niektóre proste modyfikacje mogą pomóc. Obniżenie wysokości stołu (jeśli Twój stół ma regulowane nogi) to najskuteczniejsze ulepszenie — zmniejszenie wysokości o 20 cm zmniejsza moment przewracający wiatr o około 30% . Ty też możesz dodaj wagę do nóg zawieszając plecak lub kamienie na centralnym pasku, co zwiększa moment stabilizujący. Są to jednak rozwiązania doraźne. Geometria ramy stołu i usztywnienia są integralną częścią jego konstrukcji; nie można montować usztywnień X na stole wyposażonym w paski obwodowe. W CragHaven Outdoor projektujemy nasze stoły od podstaw, mając na uwadze przede wszystkim odporność na wiatr. Nasze stoły WindMaster obejmują wstępnie nawiercone punkty kotwiące do palików gruntowych (do miękkich powierzchni) i pętle worków z piaskiem do użytku na plaży, zapewniając dodatkowe opcje w ekstremalnych warunkach.

P3: Jakiego wskaźnika prędkości wiatru powinienem szukać w przypadku składanego stołu ogrodowego i jak CragHaven Outdoor definiuje „odporność na wiatr”?

Zalecamy konserwację każdego poważnego stołu ogrodowego ugięcie boczne < 15 mm and skręt skrętny < 3° at 60 km/h (z podmuchami). Odpowiada to A Siła Beauforta 7 stan (prawie wichury) – bardzo silny wiatr, który może mieć wpływ na większość zajęć na kempingu. Nasze stoły CragHaven Outdoor są testowane pod kątem Przetrwanie w porywach 80 km/h bez trwałych odkształceń, choć nie zalecamy używania ich do gotowania z prędkością powyżej 70 km/h. Publikujemy A etykieta wydajności wiatru na każdej tabeli, pokazując znamionowe wartości graniczne stanu ustalonego i podmuchów. Jest to część naszego zaangażowania w przejrzystość: wierzymy, że doskonałe produkty outdoorowe nie powstają w oparciu o szereg parametrów, ale o głębokie zrozumienie środowiska i wyzwań, jakie ono stwarza. Próba czasu i wiatru ostatecznie potwierdza nasze projekty.
